ダイオード並列接続の場合



ダイオードを並列に接続した場合の順方向特性の挙動についての
シミュレーションをPSpiceで行います。上記のように回路図を
描きます。DC解析を行うと下記の通りです。



VFは変わらず、傾斜が変わります。これは感覚的に覚えておいた
方がよい挙動です。ダイオードがパラの場合、どうなるのか。

回路解析シミュレーションだと簡単に動作を知る事が出来ます。

シミュレーションの様子はこんな感じです。PSpiceは、電圧と電流
のノードの計算をやってくれます。後は、ユーザーの方で、見やすく
画面の設定をすればよいわけです。



[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com

ダイオードの直列接続の挙動

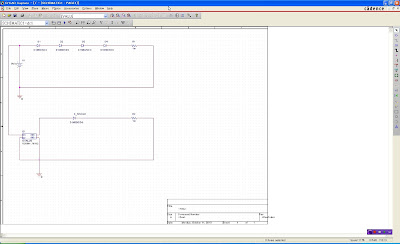

ダイオードを4個直列接続した場合と単体ダイオードでの順方向特性
シミュレーションの比較を行います。上記がシミュレーションを行う
為の回路図です。採用したダイオードのスパイスモデルは、新電元工業
のD1N60です。ダイオードのなかでは定番の型名です。



シミュレーション結果は上記の通りです。VF分が加算された状態に
なっております。実験でこれを行う場合、カーブトレーサーという
測定機器を準備しなくてはなりません。回路解析シミュレータの場合、
直ぐに回路実験が出来ます。


*Analysis directives:
.DC LIN V_V1 0 10 1m
.PROBE V(alias(*)) I(alias(*)) W(alias(*)) D(alias(*)) NOISE(alias(*))
.INC "..\SCHEMATIC1.net"
**** INCLUDING SCHEMATIC1.net ****
* source SERIES
E_E1 N00375 0 VALUE { V(N00092, 0) }
D_D1 N00092 N01448 D1N60/SDG
R_R1 N01520 0 1m
V_V1 N00092 0 0Vdc
D_D_SINGLE N00375 N00399 D1N60/SDG
D_D2 N01448 N01471 D1N60/SDG
R_R2 N00399 0 1m
D_D3 N01471 N01495 D1N60/SDG
D_D4 N01495 N01520 D1N60/SDG

**** RESUMING dc1.cir ****
.END

上記は参考データです。

シミュレーションの様子は下記の動画の通りです。



[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com

同一条件でデバイスをシミュレーションする場合



上記の回路シミュレーションの回路図は、D1,D2を同じ条件でシミュレーション
をさせたい場合の事例です。その場合、Eを使います。Eは、PSpiceの場合、ABM
ライブラリーにあります。スクリーンショットはこちらからご参照出来ます。

上記の事例は、DCスイープです。V1の設定は2つのダイオードに反映させます。

そうしますとシミュレーション結果は下記の通りになります。当たり前ですが、
D1とD2のダイオードは同一型名、同一モデルですので、特性も同じになります。



EVALUEのご紹介でした。

.DC LIN V_V1 0 3 10m
.PROBE V(alias(*)) I(alias(*)) W(alias(*)) D(alias(*)) NOISE(alias(*))
.INC "..\SCHEMATIC1.net"
.END

下記にシミュレーションの様子を掲載致します。



[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com

理想ダイオードのスパイスモデルの設定方法

理想のダイオードをスパイスモデルで設定する場合、モデルパラメータは下記の
ようになります。ここでは、理想ダイオードは、DIDEALとします。

下記にネットリストを示します。

D(IS=0.01p N=0.1 XTI=0 EG=0)

また、デフォルト・ダイオードを表現したい場合の例は下記の通りのネットリスト
になります。

D1 5 0 DMOD11
.MODEL DMOD11 D()
