2010年8月31日火曜日
KECのIGBTのスパイスモデルが登場
スパイス・パークのIGBTのスパイスモデルのカテゴリーにKECの
スパイスモデルをアップロードしました。IGBTのスパイスモデル
は、IGBTにFWDがある場合、IGBTとFWDのスパイスモデルにての
構成になります。
上記がモデルの構成です。
IGBTのスパイスモデルは、下記のように進化しております。
進化の図は後日、掲載致します。
PSpice Model
PSpice Model+等価回路モデル
MOSFET+BJT型モデル
と進化しています。今回のIGBTのモデルは、全て、MOSFET+BJT型
のスパイスモデルです。明日、都内で上記のIGBTのスパイスモデル
の解説を行います。
スパイス・パークでは今後の世界展開を見据えて、その市場のニーズ
にあったスパイスモデルがご提供できるように準備中です。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
IGBTのスパイスモデル
スパイス・パークにてご提供しております「IGBT」
のスパイスモデルの価格を改定し、お求め安く致しました。
ご購入前に、デバイスモデリングレポートが参照出来ます。
是非、ご活用下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月30日月曜日
「ダーリントン・トランジスタ」のスパイスモデル
スパイス・パークにてご提供しております「ダーリントン・トランジスタ」
のスパイスモデルの価格を改定し、お求め安く致しました。
ご購入前に、デバイスモデリングレポートが参照出来ます。
是非、ご活用下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
「トランジスタ」のスパイスモデル
スパイス・パークにてご提供しております「トランジスタ」
のスパイスモデルの価格を改定し、お求め安く致しました。
ご購入前に、デバイスモデリングレポートが参照出来ます。
是非、ご活用下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月26日木曜日
今週のスパイスモデル 「2N4416」 Junction FETから
今週のスパイスモデルは、スパイス・パーク内のJunction FETから
「2N4416」のスパイスモデルをご提供致します。先ずは、スパイス・
パークにログインし、JunctionFETのカテゴリーにてダウンロード
して下さい。デバイスモデリングレポートも添付されています。
この機会に是非、JunctionFETのスパイスモデルをご体験下さい。
スパイスモデルは、PSpiceモデルであり、モデルの種類は、
パラメータ・モデルになります。
[追記]
今週のスパイスモデルは週1回、任意のスパイスモデルを無償
でご提供しているサービスです。時々、お休みする事もございます。
ご了承下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
「Junction FET」のスパイスモデル
スパイス・パークにてご提供しております「Junction FET」
のスパイスモデルの価格を改定し、お求め安く致しました。
ご購入前に、デバイスモデリングレポートが参照出来ます。
是非、ご活用下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月24日火曜日
LEDのスパイスモデル
スパイス・パークにてご提供しておりますLED(発光ダイオード)
のスパイスモデルの価格を改定し、お求め安く致しました。
ご購入前に、デバイスモデリングレポートが参照出来ます。
是非、ご活用下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
レーザー・ダイオードのスパイスモデル
スパイス・パークにてご提供しておりますレーザーダイオード
のスパイスモデルの価格を改定し、お求め安く致しました。
ご購入前に、デバイスモデリングレポートが参照出来ます。
是非、ご活用下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年9月度アップデート情報(CD-R版)
スパイスモデルのライブラリーです。日本国内のデバイスを中心に
3,461個のモデル(2010年9月現在)が格納されています。また、
それぞれのモデルにデバイスモデリング・レポートが含まれています。
随時、アップデートされる発展型製品です。半導体部品31種類、
受動部品10種類、モーター1種類、ランプ2種類、バッテリー9種類
(太陽電池モデル含む)、機械部品2種類、合計55種類で構成され
ています。
スパイスモデルのリスト(2010年9月現在)-->PDF(2.9MB)
スパイスモデルの分類表(2010年9月現在)-->PDF(31KB)
2010年9月度アップデート分モデルリスト-->PDF(358KB)
今月のアップデートは、KECのIGBTのスパイスモデルです。
今回のアップデートにてスパイス・パークに初めて、韓国の半導体
メーカーのKECのスパイスモデルが登場致しました。
ご提供方法は、一括販売を始め、分類販売、1個からの販売も行っ
ております。是非、お問い合わせ下さい。スパイス・パークのWEB版
もあります。こちらからご参照下さい。
ログインしますと全てのスパイスモデルのデバイスモデリングレポート
をご参照出来ます。ログインは、メールアドレスとパスワードのみで
ユーザー登録出来ます。
また、お客様の回路解析シミュレーションに必要不可欠なスパイス
モデルの整備についてもご相談下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月23日月曜日
ツェナーダイオードのスパイスモデル
スパイス・パークにてご提供しておりますツェナーダイオード
のスパイスモデルの価格を改定し、お求め安く致しました。
ご購入前に、デバイスモデリングレポートが参照出来ます。
是非、ご活用下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
ショットキバリアダイオードのスパイスモデル
スパイス・パークにてご提供しておりますショットキバリアダイオード
のスパイスモデルの価格を改定し、お求め安く致しました。
ご購入前に、デバイスモデリングレポートが参照出来ます。
是非、ご活用下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
デザインキットの新製品開発
Bee Style:vol.017 でも少し触れましたが、次のデザインキットの新製品
は、DCモーターの制御回路になります。マインドマップ上のピンクの箇所です。
また、モーター関連は、
ステッピングモーター関連
DCモーター関連(今回)
次は、ACモーター関連を計画しています。それに備え、ACモーターのスパイス
モデルの開発(デバイスモデリング開発)を進めております。現段階では、等価
回路開発のプロセスです。
先ずは、DCモーターのデザインキットから行います。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
Bee Style: vol.017 ご提供開始
Bee Style: vol.017のご提供を開始致しました。ログイン後の
スパイス・パークのトップページにPDF形式で掲載しています。
今号の目次は下記の通りです。一編だけ、コラムも掲載しました。
セミナー情報(LTspice)
DCモーターのモデル
理想的波形から実機波形へ
デザインキット開発
DCモーター制御回路
リチウムイオン電池モデル
HEV
PEV
コイルの直流重畳特性モデル
道具箱
iCircuit (iPad)
表紙のデザインはこちらをご参照下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月20日金曜日
2010年9月1日開催 「IGBTと回路解析」
2010年9月1日にPSpiceアプリケーションセミナー「IGBTと回路解析」を
開催致します。詳細はこちらをご参照下さい。
お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
開催致します。詳細はこちらをご参照下さい。
お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
スパイス・パークのダイオードのスパイスモデルの価格改定
スパイス・パーク内のダイオードのスパイスモデルの価格を改定致しました。
是非、この機会にご活用下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
Bee Style: vol.017 構想案
Bee Style: vol.017の構想案です。マインドマップで纏めてみました。
執筆量により、記事内容を変更する事があります。なお、ご提供は2010年
8月23日の週を予定しております。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月19日木曜日
2010年8月度アップデート情報(CD-R版)
スパイスモデルのライブラリーです。日本国内のデバイスを中心に
3,455個のモデル(2010年8月現在)が格納されています。また、
それぞれのモデルにデバイスモデリング・レポートが含まれています。
随時、アップデートされる発展型製品です。半導体部品31種類、
受動部品10種類、モーター1種類、ランプ2種類、バッテリー9種類
(太陽電池モデル含む)、機械部品2種類、合計55種類で構成され
ています。
スパイスモデルのリスト(2010年8月現在)-->PDF(3.5MB)
スパイスモデルの分類表(2010年8月現在)-->PDF(19KB)
2010年8月度アップデート分モデルリスト-->PDF(365KB)
今月のアップデートは、村田製作所のコイルの直流重畳特性モデルです。
ご提供方法は、一括販売を始め、分類販売、1個からの販売も行っ
ております。是非、お問い合わせ下さい。スパイス・パークのWEB版
もあります。こちらからご参照下さい。
ログインしますと全てのスパイスモデルのデバイスモデリングレポート
をご参照出来ます。ログインは、メールアドレスとパスワードのみで
ユーザー登録出来ます。
また、お客様の回路解析シミュレーションに必要不可欠なスパイス
モデルの整備についてもご相談下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
PEV用リチウムイオン電池シミュレーション
PEV用リチウムイオン電池のデバイスモデリングの開発が完了しました。
2010年9月初旬より、スパイスモデルのご提供が可能になります。現在、
LTspiceにて動作検証を行っており、再現性の確認が出来ました。
モデルに対し、モデルパラメータを付加しております。
NS:直列に何個配置するか?
SOC:バッテリー容量が任意に設定出来ます。
TSCALE:タイムスケール機能であり、60の場合、1s=1min,3600の場合、1s=1h
PSpiceへのスパイスモデルへの移殖は順次となります。
上記の動画の通り、タイムスケール機能を使用しているため、解析時間
が大幅に短縮出来ました。ご参照下さい。
Plug-in electric vehicle:PEV(電気自動車)
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
HEV用リチウムイオン電池のスパイスモデル
HEV用リチウムイオン電池のデバイスモデリングを確立致しました。2010年
7月に東京・大阪にて「リチウムイオン電池シミュレーション」セミナーを
開催した時点ではHEV用リチウムイオン電池のスパイスモデルに関しましては
プロトタイプの状態でした。等価回路もHEV用リチウムイオン電池の為に、
新規開発を行いました。
モデルに対し、モデルパラメータを付加しております。
NS:直列に何個配置するか?
SOC:バッテリー容量が任意に設定出来ます。
TSCALE:タイムスケール機能であり、60の場合、1s=1min,3600の場合、1s=1h
事例として2件掲載しております。現在、対応可能なスパイスモデルは、
LTspiceモデルです。2010年8月末までにPSpiceへの移殖を行い検証致します。
充電特性シミュレーションについて-->こちら
放電特性シミュレーションについて-->こちら
このスパイスモデルは後日、スパイス・パーク内でご提供予定です。公開時に
アナウンス致します。
モデリングの価格及び納期につきましては、下記のお問い合わせ先までお願い
致します。
また、今週中に、PEV用リチウムイオン電池のスパイスモデルについてもご紹介
の予定です(ほぼ開発済みです)。
[追記]
Hybrid electric vehicle:HEV(ハイブリッド電気自動車)
Plug-in electric vehicle:PEV(電気自動車)
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
7月に東京・大阪にて「リチウムイオン電池シミュレーション」セミナーを
開催した時点ではHEV用リチウムイオン電池のスパイスモデルに関しましては
プロトタイプの状態でした。等価回路もHEV用リチウムイオン電池の為に、
新規開発を行いました。
モデルに対し、モデルパラメータを付加しております。
NS:直列に何個配置するか?
SOC:バッテリー容量が任意に設定出来ます。
TSCALE:タイムスケール機能であり、60の場合、1s=1min,3600の場合、1s=1h
事例として2件掲載しております。現在、対応可能なスパイスモデルは、
LTspiceモデルです。2010年8月末までにPSpiceへの移殖を行い検証致します。
充電特性シミュレーションについて-->こちら
放電特性シミュレーションについて-->こちら
このスパイスモデルは後日、スパイス・パーク内でご提供予定です。公開時に
アナウンス致します。
モデリングの価格及び納期につきましては、下記のお問い合わせ先までお願い
致します。
また、今週中に、PEV用リチウムイオン電池のスパイスモデルについてもご紹介
の予定です(ほぼ開発済みです)。
[追記]
Hybrid electric vehicle:HEV(ハイブリッド電気自動車)
Plug-in electric vehicle:PEV(電気自動車)
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月18日水曜日
2010年9月アップデート計画 IGBT
次回のスパイス・パークのアップデートは、KECのIGBTモデルを計画しています。
IGBT本体は、MOSFET+BJT型モデルを採用し、FWDにつきましては、お客様の
シミュレーションの用途に応じて、
スペシャルモデル(電流減少率モデル)
プロフェッショナルモデル
スタンダードモデル
を準備し、選択が出来るようにしました。
ご提供開始時期は2010年8月末の予定です。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年9月のセミナー情報
2010年9月10日に「LTspiceを活用した太陽電池シミュレーション」セミナーを
開催致します。詳細はこちらをご参照下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
英語版BLOG
スパイス・パークのグローバル版の稼動を前にして色々な準備を実施
しております。その中の一環として、英語版BLOGの掲載を開始して
おります。カテゴリはは、デバイスの種類、回路方式の種類で分類
しています。
出来るだけ、図、写真、動画を活用し、情報を公開していきます。
サイトはこちらからご参照下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
HEV用リチウムイオン電池 放電特性シミュレーション
LTspiceを活用したHEV用リチウムイオン電池の放電特性シミュレーション
です。汎用的なリチウムイオン電池の等価回路モデルは使えないため、新た
な等価回路モデルを作成し、モデリングしました。
Hybrid electric vehicle:HEV(ハイブリッド電気自動車)
タイムスケール機能を使用している為、解析時間は解析精度を落とさず、
早いです。上記のYoutube動画でご確認下さい。
上記の設定は、バッテリーモジュールを1個使用した場合です。
このスパイスモデルは後日、スパイス・パーク内でご提供予定です。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
HEV用リチウムイオン電池 充電特性シミュレーション
LTspiceを活用したHEV用リチウムイオン電池の充電特性シミュレーション
です。汎用的なリチウムイオン電池の等価回路モデルは使えないため、新た
な等価回路モデルを作成し、モデリングしました。
Hybrid electric vehicle:HEV(ハイブリッド電気自動車)
タイムスケール機能を使用している為、解析時間は解析精度を落とさず、
早いです。上記のYoutube動画でご確認下さい。
上記の設定は、バッテリーモジュールを1個使用した場合です。
このスパイスモデルは後日、スパイス・パーク内でご提供予定です。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月17日火曜日
Traceで良く使用する数式
回路解析シミュレーション後に自分が参照したいノードの波形を
Traceします。電圧波形、電流波形がメインですが、Y軸に容量
を表示させたい場合もあります。そんな場合に役立つ数式を掲載
致します。非常に良く使用する式です。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
[iCircuit] 太陽電池の等価回路図
iCircuitをダウンロードしてみました。業務には使用できる
パフォーマンスは要求出来ませんが、技術的遊びには使用出来
るかも知れません。昨日、移動中に太陽電池の等価回路図を
入力しました。DC解析をしようとしましたが、その設定画面が
見つからず、断念。もしかしたら、このシミュレータは、
過渡解析のみかも知れません。
マルチメータとオシロスコープがありました。イメージは、
MultiSimみたいな感じです。
DC解析が出来ませんので、過渡的動作を見てみます。すると、
電圧が色づけされ、電流が可視的に流れています。それも早く
流れる箇所と遅く流れる場所があります。可視化という面では
面白いかも知れません。
回路図は太陽電池の出力特性を表す評価回路図です。付加抵抗
に100オームを採用しておりますが。そちらには殆ど電流が流
れていない事が解ります。
過渡的な動作をする回路を描かないと、面白くありません。
学研の電子ブロックの電子版みたいな感じです。
iCircuitはiPhone,iPadで動作する電子回路シミュレータです。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月16日月曜日
ダイオードモデルの評価回路シミュレーションファイルのご提供について
Bee Style: vol.016では、PSpiceを活用したダイオードのスパイスモデルの
評価方法について解説致しました。その模範解答を圧縮ファイルにて、シミュレ
ーションファイル一式にてご提供致します。PSpiceのシミュレーションデータ
一式です。これらのデータは、PSpice評価版でも動作すると思います。但し、
動作環境はPSpice R16.0です。R9.2以下の場合、構成ファイル構造が異なり
ますので、そのままでは動作しませんので、ご注意下さい。
この機会にご活用下さい。
圧縮ファイルの掲載場所は、スパイス・パークにログインし、カテゴリーの
ダイオードのトップページに掲載しております。
スパイス・パークへは、メールアドレスとパスワードのみのご登録でログイン
出来ます。また、今回の評価回路シミュレーションデータ一式は無償提供です。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
PSpiceアプリケーションセミナー IGBTと回路解析
2010年9月01日(木)13:30~16:00にサイバネットシステム株式会社
主催にて東京本社にて「PSpiceアプリケーションセミナー IGBTと回路
解析」を開催致します。ビー・テクノロジーでは、IGBTのスパイスモデル
について解説致します。
詳細及びお申し込みはこちらをご参照下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
主催にて東京本社にて「PSpiceアプリケーションセミナー IGBTと回路
解析」を開催致します。ビー・テクノロジーでは、IGBTのスパイスモデル
について解説致します。
詳細及びお申し込みはこちらをご参照下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
夏季休業中のご連絡先について
2010年8月11日~17日迄の期間は夏季休業とさせていただきます。
2010年8月18日(水曜日)より通常通り営業いたしますのでよろしく
お願い致します。
休暇期間に於けるメール・ファックスでのお問い合わせ等に関しま
しても、2010年8月18日以降のお返事となりますのでご了承下さい。
電子メールでのご対応は上記夏季休業中でも対応しております。
メールアドレス:
info@bee-tech.com
horigome@bee-tech.com
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com

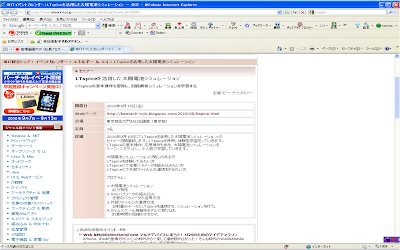

LTspiceを活用した太陽電池シミュレーション
2010年9月10日に「LTspiceを活用した太陽電池シミュレーション」の
セミナーを開催致します。LTspiceを使用し体験型学習をしていきます。
LTspiceの基本操作、応用操作も含め、太陽電池シミュレーションを
ケース・スタディとし、少人数で学習していきます。
太陽電池シミュレーションに関心のある方
LTspiceを体験してみたい方
LTspiceにて任意パラメータを組み込みたい方
LTspiceにて外部ファイルとの連携をさせたい方
プログラム:
1.太陽電池シミュレーション
出力特性
2.SOLパラメータの組み込み
任意のパラメータの活用方法
3.外部ファイルとの連携方法
日射量のデータとLTspiceを連携させ、シミュレーションを行う。
4.タイムスケール機能をモデルに取り込む
計算時間の短縮のさせかた
プログラムに関しますマインドマップは、こちらをご参照下さい。
開催日:2010年9月10日(金曜日)13:30-15:30
場所:IAIJ会議室
住所:〒105-0012
東京都港区芝大門二丁目2番7号
7セントラルビル4階 (地図)
電話:03-5401-3851
定員:3名
持参:ノートPCにLTspiceをセットアップしてきて下さい。
こちらからダウンロード出来ます。
受講料:5,250円(消費税込み)
お申し込み先(メールアドレス):info@bee-tech.com
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
太陽電池シミュレーションセミナー 企画中
2010年9月10日に太陽電池シミュレーションセミナーを企画しています。
先ずは企画案作りです。マインドマップを活用し、企画を考えていきます。
今回はLTspiceによる実習形式ですので、ケース・スタディで使用する
シミュレーション・ファイルを準備しなくてななりません。
LTspiceをベースに応用的活用
(1)任意モデルパラメータの組み込み方法
(2)外部参照ファイル(EXCEL、CSV)とのLTspiceとの連携方法
も含め、体験型学習で進めていきます。
正式のアナウンスは、メールマガジン、WEBサイト、当サイトで告知
致します。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
Bee Style:vol.016 最終インデックス
上記がvol.016の最終的な目次です。数多くのタイトルが記載できず、
vol.017へと繰り上げされました。
Bee Style:は、vol.001からvol.016までスパイス・パークのログ
イン後のトップページでPDF形式で公開しております。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月9日月曜日
LTspice導入後すぐに読みたい参考書
セットアップ後に最初にすること
LTspiceをセットアップを行い、最初にする事は、コントロールパネル
の設定です。マイクロをuに変換するにクリックし、有効にします。
デフォルト設定されていれば良いのですが、設定する必要があります。
LTspiceはこちらからダウンロードできます。また、素子数に制約が
ない、フリーの回路解析シミュレータですので、今後、かなり広まって
いく事が世界規模で予想されます。
2010年8月6日金曜日
リチウムイオン電池シミュレーションセミナー(大阪開催)
2010年7月29日(木)に大阪にて午前(10:00-12:00)及び
午後(14:00-16:00)の2回にわたり、「リチウムイオン
電池シミュレーションセミナー」を開催致しました。雨の
中、沢山のご参加、ありがとうございました。
当日に発表致しました原稿は、PDF形式にてスパイス・
パークのログイン後のカテゴリー「リチウムイオン電池」
のサイト内に掲載しております。
是非、ご参照下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
午後(14:00-16:00)の2回にわたり、「リチウムイオン
電池シミュレーションセミナー」を開催致しました。雨の
中、沢山のご参加、ありがとうございました。
当日に発表致しました原稿は、PDF形式にてスパイス・
パークのログイン後のカテゴリー「リチウムイオン電池」
のサイト内に掲載しております。
是非、ご参照下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
DA SHOW/CDNLive! Japan 2010で発表致しました
DA SHOW/CDNLive! Japan 2010の2日目の2010年7月23日(金曜日)の
16:20-17:10のセッションにて、
PSpiceを活用した太陽光システムシミュレーション
を発表致しました。
発表内容は、下記の通りです。
ケイデンスOrCAD PSpiceにて太陽光発電システムのシミュレーションの事例
をご紹介します。構成は、太陽電池、パワーコンディショナー、バッテリー、
DCDCコンバータです。日射量を反映させた太陽電池の等価回路モデルと充放電
特性を等価回路で表現したモデルを採用し、バッテリーの容量及び付加を変化
させ、全体シミュレーションを行いました。独自のタイムスケール機能にて、
大幅な解析時間短縮に成功しました。
発表原稿のPDFファイルは、スパイス・パークのカテゴリー、「リチウムイオン
電池」内に掲載致しました。是非、ご参照下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
Bee Style: vol.016 発行
Bee Style: vol.016を発行致しました。今号より、紙媒体での
ご郵送ではなく、電子媒体(PDF)でのご提供になります。掲載先
は、スパイス・パークのログイン後トップページに掲載されてい
ます。
バックナンバーも含め、全てのBee Style:がPDFにて、ご参照
及びダウンロードが可能です。
是非、ご参照下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月5日木曜日
BeeStyle: vol.016の内容変更
2010年8月4日水曜日
ダイオードの逆回復特性シミュレーション
ダイオードのスパイスモデルのスタンダードモデル「S3L60」の
逆回復特性のシミュレーションを行いました。使用した回路解析
シミュレータは、PSpice R16.0です。DC解析になります。
シミュレーションの詳細設定は、Bee Style:vol.016をご参照
下さい。
また、「S3L60」のスパイスモデル(パラメータモデル)は、
スパイス・パークにて無料でダウンロード出来ます。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
ダイオードの接合容量特性シミュレーション
ダイオードのスパイスモデルのスタンダードモデル「S3L60」の
接合容量特性のシミュレーションを行いました。使用した回路解析
シミュレータは、PSpice R16.0です。DC解析になります。
シミュレーションの詳細設定は、Bee Style:vol.016をご参照
下さい。
また、「S3L60」のスパイスモデル(パラメータモデル)は、
スパイス・パークにて無料でダウンロード出来ます。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
ダイオードの順方向特性シミュレーション
ダイオードのスパイスモデルのスタンダードモデル「S3L60」の
順方向特性のシミュレーションを行いました。使用した回路解析
シミュレータは、PSpice R16.0です。DC解析になります。
シミュレーションの詳細設定は、Bee Style:vol.016をご参照
下さい。
また、「S3L60」のスパイスモデル(パラメータモデル)は、
スパイス・パークにて無料でダウンロード出来ます。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
Bee Style: vol.016の記事構想
Bee Style: vol.016の記事構想をマインドマップで纏めました。
本来であれば、発行しているはずですが、発行が遅れに遅れ、2010年
8月の第2週か第3週になると思います。遅延の分、コンテンツは充実
させます。今回は、学習向けも準備しております。
スパイス・パークより、無償ダウンロードできるダイオードの「S3L60」
のスタンダードモデルをダウンロードしておいて下さい。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
2010年8月3日火曜日
リチウムイオン電池シミュレーションセミナーの資料
2010年7月に「リチウムイオン電池シミュレーションセミナー」を東京2回、
大阪2回開催致しました。多くの方に参加して頂き、ありがとうございます。
セミナー時に使用致しました資料をPDF形式で配布致します。ご提供場所は、
スパイスパークにログイン後、リチウムイオン電池のカテゴリーをクリック
して頂くとご参照及びダウンロードが出来ます。
是非、ご参照下さい。
また、リチウムイオン電池の充放電特性モデルは、下記の2特性図のご提供
でデバイスモデリングを行い、スパイスモデルをご提供致します。
現在、動作可能な回路解析シミュレータは、PSpice及びLTspiceになります。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
MicroCap10、Hefner IGBT Model
東陽テクニカから頂いた「MICRO-CAP10」のカタログを見ていました。
バージョン10になってからの項目がずらりと羅列しています。
その中で目を引いたのが、PSpiceでしか取り扱いが出来なかったIGBT
のモデルであります「Hefner Model」がMICRO-CAP10から使用できる
という点です。IGBTの「Hefner Model」が使用できるから、PSpice
を導入した企業は多かったと思います。
しかし、「Hefner Model」には注意が必要です。
伝達特性が合わない。そして、致命的なのは飽和特性が合わない事です。
「Hefner Model」をベースに簡単な等価回路の付加で改善する事は
出来ます。
IGBTのスパイスモデルの場合、「MOSFET+BJT型等価回路モデル」が
現時点(2010年8月3日現在)一番良いモデルだと思います。デバイス
モデリングの難易度は高いですが、過渡解析にて、損失計算を主用途
で考える場合、一番精度が良いモデルです。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
バージョン10になってからの項目がずらりと羅列しています。
その中で目を引いたのが、PSpiceでしか取り扱いが出来なかったIGBT
のモデルであります「Hefner Model」がMICRO-CAP10から使用できる
という点です。IGBTの「Hefner Model」が使用できるから、PSpice
を導入した企業は多かったと思います。
しかし、「Hefner Model」には注意が必要です。
伝達特性が合わない。そして、致命的なのは飽和特性が合わない事です。
「Hefner Model」をベースに簡単な等価回路の付加で改善する事は
出来ます。
IGBTのスパイスモデルの場合、「MOSFET+BJT型等価回路モデル」が
現時点(2010年8月3日現在)一番良いモデルだと思います。デバイス
モデリングの難易度は高いですが、過渡解析にて、損失計算を主用途
で考える場合、一番精度が良いモデルです。
[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
登録:
投稿 (Atom)
