2010年11月9日火曜日

LTspiceのパラメトリック解析の方法






LTspiceのパラメトリック解析の方法をパワーポイントにまとめました。

パワーポイントはこちら(2.3MB)からダウンロードできます。
PDFファイルはこちら(955KB)からダウンロードできます。

また、オペレーションにつきましては、上記の動画をご参照下さい。

[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com

ストロボ発光用回路シミュレーション



IGBTのアプリケーション回路の事例として、ストロボ発光用回路があります。
一般的な回路図は、トランジスタ技術2010年9月号127ページに掲載があります。

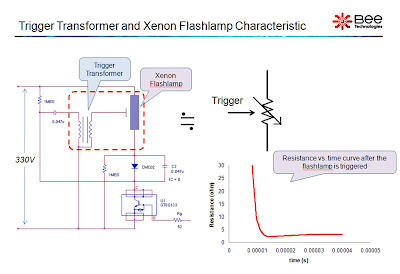

回路解析シミュレーションでポイントになるのは、トリガートランスとキセノン
ランプの等価回路によるデバイスモデリングになります。ポイントは、トリガー
トランスとキセノンランプを個々に考えずに、2つの関係(動作の振る舞い)を
考慮しながら、モデル化することがポイントです。

上記は事例の一部であり、PSpiceによるシミュレーションですが、LTspice
でも同じ事は出来ます。

IGBTの応用として、一番多いのがモータの駆動回路、次に誘導加熱装置、
これには、電流共振型と電圧共振型があります。そして、回路動作が難しい
ストロボ発光回路があります。IGBTのアプリケーション回路は電流が多く
流れますので、回路解析シミュレータを活用するほうが安全であり、実験
及び試作の工数負荷を軽減します。

パラメトリック解析も容易ですので、各要因の影響度合いも解析出来ます。


[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com

世界のアキバから タイ・バンコク編



トランジスタ技術2010年11月号にて「世界のアキバから タイ・バンコク編」
を執筆しました。多くの写真の紹介が紙面の制約上出来なかったため、
トランジスタ技術のサイトにて、記事、写真が公開されています。

こちらからご参照下さい。

[お問い合わせ先]
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com

SiC SBDのスパイスモデルとPFC回路シミュレーション





2010年11月4日に講演しました「SiC SBDのスパイスモデルとPFC回路
シミュレーション」のプレゼン資料を公開します。

掲載場所は、スパイス・パークのショットキバリアダイオードのカテゴリ
です。PDFファイルです。スパイス・パークへはこちらからご参照下さい。

スパイス・パークにはメールアドレスパスワードのご登録でログイン
出来ます。

PSpiceの事例ですが、LTspiceでも全く同じ事が出来ます。是非、
ご参考にして下さい。
