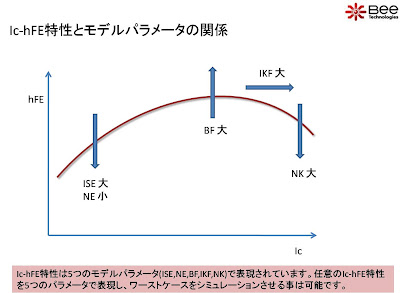

Ic-hFE特性とモデルパラメータの関係図
Ic-hFE特性とモデルパラメータの関係図を纏めました。上図の通りです。モデルパラメータによる影響度合いが強いモデルパラメータは上記の通りです。例えば、任意のIc-hFE特性を持ったモデルにて、回路におけるhFEの影響を解析するシミュレーションに多く使われています。先ずは、TYP値のモデルパラメータを抽出し、その後、Ic-hFE特性の評価シミュレーションで解析し、任意のカーブになるように5つのモデルパラメータを調整するのが一般的です。
上記は、トランジスタモデルのGunmmel-Poonモデルのモデルパラメータですので、SPICEシミュレータの機種依存に関係なく、参考になる図になっております。
株式会社ビー・テクノロジー
電話番号:03-5401-3851
メールアドレス:info@bee-tech.com
